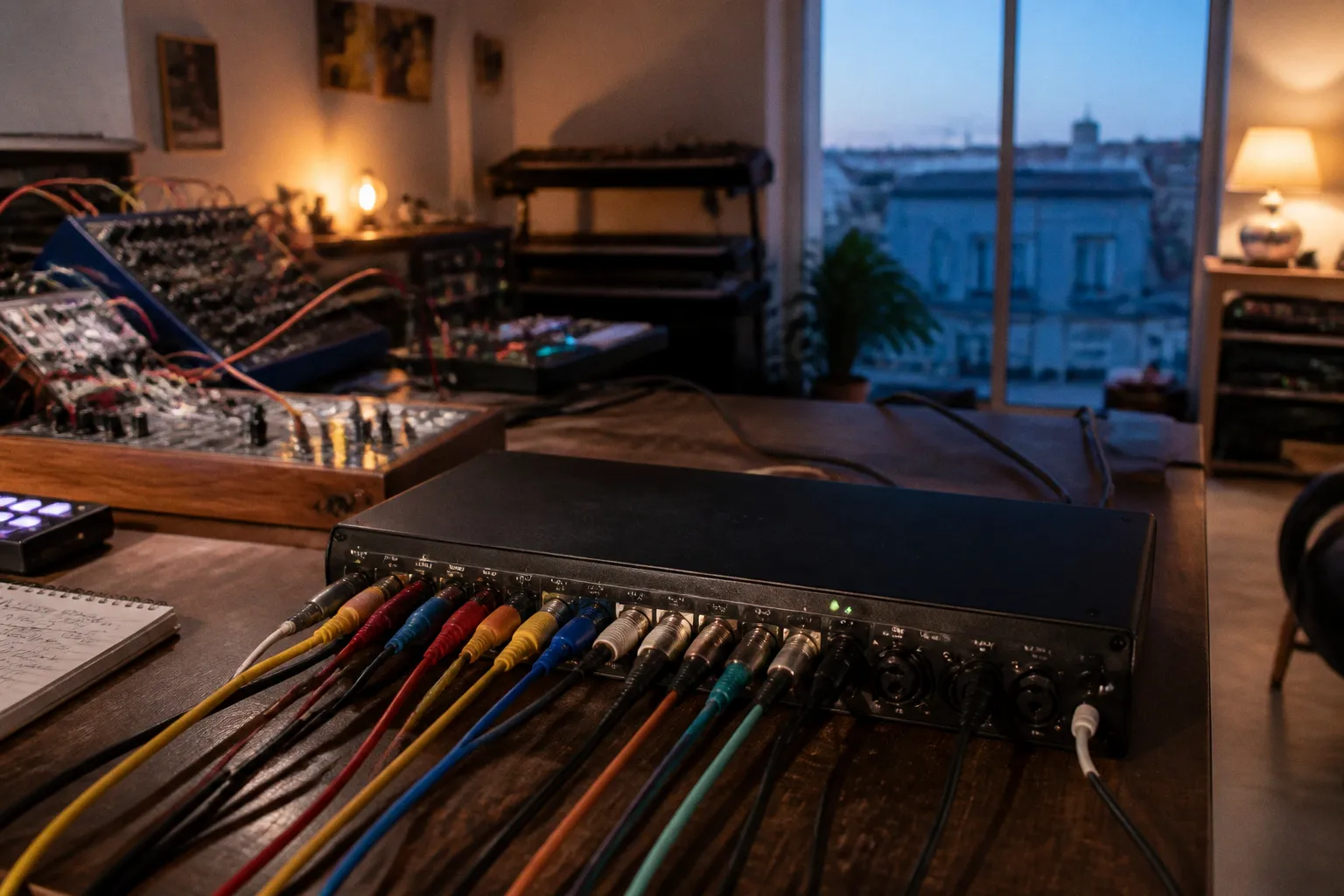

Carte son externe: la configuration multipiste de Clara

Toute configuration multipiste destinée à plusieurs synthétiseurs doit donc être dimensionnée à partir du nombre réel de sorties analogiques, et non du nombre inscrit sur la façade de l’interface.

Dans le studio de Clara, le problème n’est pas de faire entrer un synthétiseur dans une station audionumérique. Une entrée ligne suffit pour cela. Le problème apparaît lorsque plusieurs machines doivent être enregistrées simultanément, chacune sur sa propre piste, sans permutation de câbles, sans sommation prématurée et sans dépendre d’un séquenceur MIDI pour récupérer l’audio. À ce stade, la carte son externe devient le centre du routage.

Le défi du signal ligne: pourquoi les synthés exigent des entrées dédiées

Les synthétiseurs et les boîtes à rythmes délivrent principalement un signal audio de niveau ligne. Ce niveau ne correspond ni à un microphone, ni à une guitare passive. Les trois familles d’entrées ne sont pas interchangeables, même si leur connectique peut parfois se trouver regroupée sur une prise combo XLR/TRS.

Une entrée microphone attend un signal faible et applique un gain important. Une entrée instrument Hi-Z est conçue pour une source à haute impédance, généralement passive. Une entrée ligne attend déjà un niveau élevé, avec un gain faible ou nul. Brancher une sortie de synthétiseur sur un préampli micro ne détruit pas nécessairement le signal, mais réduit la marge de manœuvre et augmente le risque de saturation en amont du convertisseur.

Le choix de la carte son externe plusieurs entrées synthétiseurs repose donc d’abord sur la nature des entrées analogiques disponibles:

• Les entrées Jack TRS sont adaptées aux sorties ligne des synthétiseurs et des boîtes à rythmes.
• Les entrées combo XLR/TRS peuvent recevoir un câble Jack, mais leur mode de fonctionnement doit être réglé sur ligne.
• Les entrées Hi-Z ne présentent aucun intérêt spécifique pour une sortie ligne de synthétiseur.
• Les entrées microphone restent utiles dans un studio hybride, mais elles ne doivent pas être comptées comme des entrées ligne supplémentaires sans vérifier l’architecture exacte.
• Les entrées stéréo doivent être comptées par paire lorsqu’un instrument est utilisé avec ses deux sorties gauche et droite.

Ce dernier point modifie rapidement le calcul. Quatre synthétiseurs stéréo ne demandent pas quatre entrées, mais huit entrées physiques. Avec des machines utilisées en mono, le nombre de canaux nécessaires est différent. Il faut donc compter les sorties réellement exploitées, pas le nombre de boîtiers posés sur les étagères.

Le MIDI ne remplace pas l’audio

Le MIDI transmet des événements de commande: note, vélocité, modulation, changement de programme, horloge ou automatisation. Il ne transmet pas le signal audio généré par l’oscillateur, le filtre et l’étage de sortie du synthétiseur.

La distinction est élémentaire, mais elle reste la source de nombreuses erreurs de conception. Un contrôleur MIDI peut déclencher plusieurs instruments logiciels dans FL Studio ou Reason Studios. Il ne permet pas d’enregistrer directement le son d’un synthétiseur analogique. Pour capturer ce son, une sortie audio doit rejoindre une entrée de la carte son.

Dans la configuration de Clara, le flux doit être séparé en deux chemins:

1. Le MIDI sert à piloter ou synchroniser les instruments.

2. L’audio sort des synthétiseurs et entre dans les convertisseurs de l’interface.

3. La station audionumérique reçoit chaque entrée sur une piste indépendante.

4. Le monitoring est organisé soit dans le logiciel, soit dans le mélangeur interne de la carte son.

Cette séparation évite de confondre une séquence correctement déclenchée avec un enregistrement multipiste réellement exploitable.

Une carte son multipiste ne se choisit pas au nombre de synthétiseurs, mais au nombre de sorties audio qui doivent rester séparées.

Décoder la nomenclature des interfaces: la réalité derrière les chiffres 18i20

Les interfaces de type rack portent parfois des noms qui suggèrent un nombre d’entrées analogiques supérieur à leur capacité physique. Une interface désignée « 18i20 » ou « 1820 » ne possède généralement pas dix-huit prises XLR ou Jack indépendantes en façade et à l’arrière. Dans cette nomenclature, une partie des entrées est numérique.

La configuration typique associe:

• huit entrées analogiques physiques, souvent réparties entre prises combo XLR/TRS et entrées ligne;
• huit canaux supplémentaires via ADAT;
• deux canaux via S/PDIF.

Le total annoncé peut donc atteindre dix-huit entrées, mais seules huit sont directement accessibles en analogique. Les dix autres nécessitent des appareils numériques externes et des liaisons dédiées. Cette différence est déterminante pour un parc de synthétiseurs.

Un acheteur qui prévoit six machines stéréo doit disposer de douze canaux audio. Une interface affichant dix-huit entrées peut convenir, mais seulement si les huit entrées analogiques intégrées sont complétées par un convertisseur ADAT. Sans cette extension, la capacité directement disponible reste limitée à huit canaux.

La bonne lecture d’une fiche technique consiste à distinguer trois nombres:

1. Le nombre total d’entrées annoncé.

2. Le nombre d’entrées analogiques physiques.

3. Le nombre de canaux numériques réellement disponibles selon la fréquence d’échantillonnage.

Ces trois valeurs ne sont pas interchangeables. Une interface audio multipiste pour synthé analogique doit être évaluée selon la deuxième valeur pour le raccordement immédiat, puis selon la troisième pour l’évolution du studio.

Le piège des entrées mono et stéréo

Un synthétiseur peut posséder une sortie gauche et une sortie droite sans produire un signal stéréo pertinent dans toutes les situations. Certains presets utilisent une modulation panoramique, un délai ou une réverbération interne. D’autres restent essentiellement mono malgré deux sorties.

Le choix doit être lié au mode d’utilisation:

• Une basse mono peut être enregistrée sur une seule entrée.
• Une nappe avec traitement stéréo doit conserver deux canaux.
• Une boîte à rythmes peut nécessiter plusieurs sorties séparées pour isoler grosse caisse, caisse claire, charleys et éléments mélodiques.
• Un instrument doté de sorties individuelles peut consommer plus d’entrées qu’un synthétiseur équipé d’une simple sortie stéréo.

La largeur stéréo n’est donc pas une caractéristique fixe du boîtier. Elle dépend du routage choisi dans l’instrument et dans la station audionumérique. Prévoir une entrée par machine est rarement suffisant dès que l’on veut préserver les traitements séparés ou mixer les éléments à posteriori.

L’extension ADAT: multiplier ses canaux sans changer d’interface

L’ADAT est une liaison audio numérique optique transmise par câble TOSLINK. À 24 bits et 48 kHz, elle peut transporter jusqu’à huit canaux audio supplémentaires sur un seul câble. Pour un studio équipé d’une interface possédant huit entrées analogiques, l’ajout d’un convertisseur ADAT permet donc de doubler le nombre de canaux disponibles sans remplacer l’unité principale.

Le système fonctionne en deux parties:

• l’interface principale reçoit les données numériques;
• le convertisseur externe transforme les signaux analogiques des synthétiseurs en flux ADAT.

Les sorties des instruments sont connectées au convertisseur. Le câble optique relie ensuite le convertisseur à l’entrée ADAT de la carte son. Dans le logiciel de contrôle de l’interface, les canaux numériques apparaissent comme des entrées distinctes. Ils peuvent alors être affectés à des pistes indépendantes dans FL Studio, Reason Studios ou une autre station audionumérique.

L’ADAT ne crée pas de gain supplémentaire et ne corrige pas un mauvais niveau de sortie. Il augmente seulement le nombre de canaux transportés. Le réglage des niveaux reste effectué avant la conversion, sur les sorties des synthétiseurs ou sur les entrées ligne du convertisseur.

48 kHz ou 96 kHz: le compromis est matériel

À 48 kHz, huit canaux ADAT sont disponibles. À 96 kHz, la technologie S/MUX double la fréquence d’échantillonnage, mais divise par deux le nombre de canaux transmis. La liaison ne fournit alors plus que quatre pistes.

Ce choix impose une décision concrète dans la configuration de Clara:

• À 48 kHz, huit sorties ligne supplémentaires peuvent être exploitées.
• À 96 kHz, quatre sorties seulement restent disponibles par ADAT.
• Les synthétiseurs stéréo consomment deux canaux chacun.
• Une extension prévue pour quatre machines stéréo à 48 kHz ne conserve pas cette capacité à 96 kHz.

Le fonctionnement à 96 kHz peut répondre à une exigence spécifique de traitement ou de production. Il ne doit pas être sélectionné par automatisme si l’objectif principal est l’enregistrement simultané de nombreuses machines. Dans une installation matérielle, la fréquence d’échantillonnage a un effet direct sur le nombre de câbles et de convertisseurs nécessaires.

À 96 kHz, l’ADAT gagne en fréquence et perd en capacité. Le studio doit choisir entre résolution de transmission et densité de canaux.

L’horloge numérique doit également être cohérente. L’interface principale et le convertisseur ADAT doivent partager une référence stable, généralement configurée par la liaison optique selon le matériel utilisé. Une synchronisation incorrecte produit des clics, des interruptions ou des artefacts périodiques. Ce problème n’a aucun rapport avec la qualité des oscillateurs analogiques: il intervient dans la transmission numérique, après la sortie audio de l’instrument.

Quand l’ADAT devient rationnel

L’extension optique se justifie dans trois cas:

• huit entrées analogiques ne suffisent plus;
• le studio doit conserver une séparation complète des pistes;
• l’interface principale possède déjà une entrée ADAT exploitable.

Elle devient moins pertinente si le nombre de machines reste faible ou si les instruments sont systématiquement sommés dans une table analogique avant l’enregistrement. Dans ce second cas, on ne cherche plus à enregistrer chaque source sur une piste indépendante. On accepte une réduction du contrôle au mixage en échange d’un routage plus court.

Maîtriser la dynamique et la fidélité: le rôle des convertisseurs modernes

L’enregistrement multipiste ne dépend pas uniquement du nombre de prises disponibles. Chaque canal passe par un étage analogique, un convertisseur et une chaîne de monitoring. Le bruit de fond, la plage dynamique et la marge avant écrêtage déterminent la qualité exploitable du signal.

Les interfaces audio intégrées aux cartes mères d’ordinateur sont particulièrement exposées aux interférences électromagnétiques produites par les composants internes. Le résultat peut se traduire par un niveau de bruit plus élevé, des parasites liés à l’activité du processeur ou des boucles de masse difficiles à isoler. Une interface audio externe éloigne la conversion de cet environnement et fournit une architecture conçue pour le traitement audio.

Des convertisseurs récents peuvent atteindre une plage dynamique annoncée jusqu’à 120 dB. Cette valeur ne signifie pas qu’un enregistrement réel présentera automatiquement 120 dB de dynamique utile. Le résultat dépend aussi du niveau de sortie du synthétiseur, du gain appliqué, du bruit de l’alimentation, du câblage et du niveau de monitoring. Elle donne cependant un ordre de grandeur sur la capacité du convertisseur à séparer le signal utile du bruit de fond.

Le headroom avant le nombre de bits

Un signal de synthétiseur peut présenter des transitoires rapides, notamment sur une boîte à rythmes ou une enveloppe de filtre fortement accentuée. Si le niveau moyen semble correct mais que les crêtes saturent l’entrée, le convertisseur produit un écrêtage numérique. La prise devient alors inutilisable, même si le niveau moyen reste modéré.

Le headroom correspond à la marge disponible avant cette saturation. Il doit être préservé sur chaque maillon:

• sortie du synthétiseur;
• entrée ligne du convertisseur;
• étage de gain de l’interface;
• bus de la station audionumérique;
• chaîne de monitoring.

Les fonctions Auto Gain et Clip Safe, présentes par exemple sur des interfaces récentes telles que la Scarlett 18i20 de quatrième génération, peuvent réduire le risque d’écrêtage pendant l’enregistrement. Elles ne remplacent pas un réglage cohérent du niveau de sortie. Elles interviennent comme mécanismes de sécurité, pas comme solution à une architecture mal calibrée.

La distorsion harmonique totale, ou THD, doit être observée avec la même rigueur. Une valeur faible ne rend pas nécessairement une interface adaptée à un studio multipiste, mais une distorsion excessive dans l’entrée ligne peut altérer les transitoires et modifier le comportement des traitements en aval. Les synthétiseurs analogiques peuvent déjà produire une saturation volontaire dans leur propre circuit. Il faut distinguer cette caractéristique de la distorsion ajoutée par l’interface.

Bruit, masse et alimentation

Le bruit ne vient pas toujours du convertisseur. Les alimentations, les câbles asymétriques, les prises multiples et les connexions avec d’autres appareils peuvent générer un ronflement à 50 Hz ou ses harmoniques. Une carte son externe limite une partie des interférences liées à l’ordinateur, mais elle ne supprime pas les défauts de câblage.

Pour un parc de synthétiseurs, la chaîne analogique doit rester lisible:

• câbles courts lorsque les appareils sont proches;
• liaisons symétriques sur Jack TRS lorsque les sorties et les entrées le permettent;
• niveaux de sortie cohérents entre les instruments;
• alimentation regroupée sans multiplier les adaptateurs instables;
• séparation physique des câbles audio et des blocs d’alimentation lorsque des parasites apparaissent.

Le terme « symétrique » ne transforme pas une mauvaise source en source silencieuse. Il réduit la sensibilité aux perturbations sur la liaison, à condition que les deux appareils exploitent réellement ce type de connexion.

Stratégies de routage pour un flux de travail sans latence

Une interface audio multipiste doit être configurée avant l’ouverture du projet. Le routage improvisé dans la station audionumérique produit rapidement des doublons de monitoring, des retours et des décalages de phase.

Le principe de base est simple: une sortie physique de synthétiseur doit correspondre à une entrée identifiée de l’interface, puis à une piste audio dédiée. Le nom de la piste doit reprendre le nom de la machine ou de sa fonction, et non une numérotation générique comme « Audio 7 ».

Une organisation cohérente peut suivre cette logique:

1. Les synthétiseurs mono occupent une entrée et sont affectés à une piste mono.

2. Les instruments stéréo occupent deux entrées consécutives et sont affectés à une piste stéréo.

3. Les sorties individuelles d’une boîte à rythmes sont regroupées par fonction: éléments graves, caisse claire, charleys et parties mélodiques.

4. Les canaux analogiques et ADAT sont nommés séparément pour éviter les erreurs de branchement.

5. Le MIDI reste sur des pistes de commande indépendantes des pistes audio.

6. Le monitoring direct est activé uniquement si le logiciel ne renvoie pas déjà le signal vers la sortie principale.

Réduire la latence sans créer de boucle

La latence totale dépend de la taille du tampon, de la fréquence d’échantillonnage, des convertisseurs et du traitement effectué dans la station. Pour jouer un synthétiseur externe en surveillant son signal dans le logiciel, un tampon trop élevé crée un délai audible entre l’action et le retour. Pour mixer un projet chargé, un tampon faible peut surcharger le processeur.

Le monitoring direct contourne une partie du trajet logiciel. Le signal entrant est mélangé dans le logiciel interne de l’interface puis envoyé vers les sorties de monitoring. Cette méthode réduit la latence perçue, mais elle doit être coordonnée avec le monitoring de la station. Si les deux chemins sont actifs, le même signal arrive deux fois avec un décalage temporel. On obtient alors un filtrage en peigne et une distorsion de phase, particulièrement évidente sur les transitoires.

La procédure de réglage est courte:

• couper le monitoring logiciel;
• vérifier que le signal direct arrive dans les moniteurs ou le casque;
• réactiver le monitoring logiciel uniquement si un traitement en temps réel est nécessaire;
• comparer les deux modes avec une seule source;
• conserver une seule route active pour l’écoute.

Cette vérification doit être effectuée avant d’enregistrer plusieurs synthétiseurs. Une erreur de monitoring ne détruit pas toujours les fichiers capturés, mais elle fausse le jugement pendant la prise. Un signal perçu comme plus large ou plus puissant peut simplement être doublé.

Phase et alignement des sources

Lorsque plusieurs sorties d’une même boîte à rythmes ou d’un même synthétiseur sont utilisées, le délai entre les canaux doit rester cohérent. Les traitements internes, les sorties individuelles et les effets externes peuvent introduire des latences différentes. Si deux canaux contiennent une partie commune du signal, un décalage peut provoquer une distorsion de phase.

Le problème est différent d’une simple erreur de panoramique. Un signal peut être correctement placé dans le champ stéréo tout en présentant une annulation partielle dans certaines bandes de fréquences. Les transitoires deviennent moins nets, le grave perd de la stabilité et la somme mono se dégrade.

L’enregistrement séparé ne garantit donc pas un mixage propre. Il offre un contrôle supplémentaire, à condition que les signaux soient vérifiés individuellement puis en combinaison. La mesure et l’écoute en mono permettent de repérer les incompatibilités avant l’ajout des effets virtuels.

Construire une configuration évolutive

Une carte son externe destinée à plusieurs synthétiseurs doit être sélectionnée avec une marge de capacité. Acheter exactement le nombre d’entrées utilisé aujourd’hui conduit souvent à remplacer l’interface dès l’ajout d’une boîte à rythmes ou d’un module stéréo.

La marge utile ne se résume pas au nombre de prises. Elle inclut:

• la possibilité d’ajouter un convertisseur ADAT;
• la compatibilité avec 48 et 96 kHz;
• le nombre de sorties disponibles pour le monitoring et les effets externes;
• la présence d’un mélangeur interne;
• la gestion des niveaux ligne sans passer systématiquement par un préampli micro;
• la stabilité des pilotes avec le système d’exploitation utilisé;
• la possibilité de nommer et de mémoriser les routages.

Une interface dotée de huit entrées analogiques peut être suffisante pour un studio compact. Elle devient limitée lorsque plusieurs instruments stéréo doivent rester connectés en permanence. Une interface avec huit entrées et ADAT peut offrir une trajectoire d’évolution plus rationnelle qu’un modèle possédant davantage de connecteurs mais aucune extension numérique.

Le choix de la fréquence d’échantillonnage doit être verrouillé à ce stade. Un studio conçu autour de huit canaux ADAT à 48 kHz ne possède pas la même capacité à 96 kHz. Si le projet exige douze canaux simultanés, quatre canaux ADAT supplémentaires ne suffiront pas toujours. Il faudra alors répartir les instruments entre les entrées analogiques et l’extension, réduire le nombre de sorties séparées ou ajouter une seconde liaison compatible.

Le cas d’une sommation analogique

La sommation analogique constitue une autre architecture. Les sorties de plusieurs synthétiseurs sont réunies dans une console ou un sommateur, puis un nombre réduit de bus est enregistré dans la carte son. Cette méthode économise des entrées, mais elle modifie le processus de production.

Les avantages sont limités et précis:

• moins de canaux à gérer dans la station;
• routage physique immédiat;
• possibilité de traiter plusieurs sources avant conversion;
• contrôle tactile indépendant du logiciel.

Les limites sont tout aussi nettes:

• impossible de modifier séparément chaque source après l’enregistrement;
• risque de saturation ou de bruit ajouté par la console;
• dépendance au gain staging analogique;
• nécessité de rappeler exactement les réglages pour reproduire le mixage.

Pour Clara, l’enregistrement multipiste est pertinent si les balances, les effets et les panoramiques doivent être ajustés après la prise. Si les groupes sont considérés comme définitifs avant la conversion, la sommation peut réduire le besoin en entrées. Il ne s’agit pas d’une question de qualité abstraite, mais de réversibilité du travail.

La méthode de décision pour le studio de Clara

Le dimensionnement peut être établi à partir d’un tableau simple, sans se laisser guider par le nom commercial de l’interface. Chaque sortie utilisée doit être convertie en besoin réel de canal.

Le calcul final suit quatre étapes:

1. Additionner les sorties utilisées par chaque instrument.

2. Séparer les canaux mono, les paires stéréo et les sorties individuelles.

3. Comparer ce total aux huit entrées analogiques physiques disponibles sur l’interface envisagée.

4. Ajouter les canaux ADAT uniquement après vérification de la fréquence d’échantillonnage et de la compatibilité du convertisseur.

Cette méthode élimine l’erreur la plus courante: acheter une interface sur la base d’un nombre total d’entrées qui inclut des canaux numériques inutilisables sans extension.

Verdict

Pour enregistrer plusieurs synthétiseurs simultanément, la carte son externe est nécessaire dès que l’ordinateur ne fournit plus une conversion suffisamment propre ou un nombre d’entrées ligne exploitable. Une interface équipée de huit entrées analogiques peut constituer le socle de la configuration de Clara. Elle ne devient réellement multipiste au-delà de cette limite qu’avec une extension ADAT correctement synchronisée.

Le verdict est binaire:

• Oui, une interface avec huit entrées analogiques et ADAT convient à une configuration évolutive jusqu’à huit canaux supplémentaires à 48 kHz.
• Non, une interface portant la mention « 18i20 » ou « 1820 » ne fournit pas automatiquement dix-huit entrées analogiques pour synthétiseurs.

Le bon choix repose sur les sorties physiques, le mode mono ou stéréo, la fréquence d’échantillonnage et le besoin de conserver chaque source séparée. Le reste relève du marketing.
